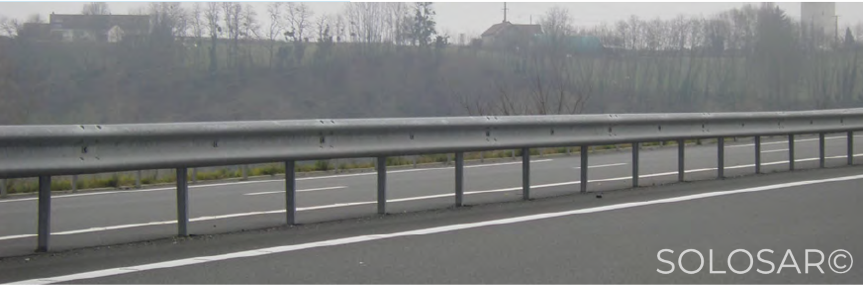

GLISSIERE DE SECURITE - DE2

Référence: DE2-NF

Description

Dispositif de retenue métallique générique français H1-W5-A.

La glissière double DE2 est un produit de l'Etat français.

Elle constitue la base des dispositifs de retenue en terre plein central sur le réseau national.

Elle est agréée par la circulaire ministérielle n°88-49 du 9 mai 1988 et décrite dans la norme NF P 98-416 (07/2018)

Elle diffère de la DE4-NF par son entraxe de 2 ml.



Données Techniques

CARACTERISTIQUES :

Support : IPE80-NF en acier S235JR; longueur : 1,5 m ou 2 m

Element de glissement : profil AF-NF en acier S235JR (existe également en profil BF-NF en acier S235JR)

Poids/ml : pour un profil AF-NF avec support 1,5 m = 33.5 kg

Entraxe support : 2 m



Composants marqués NF

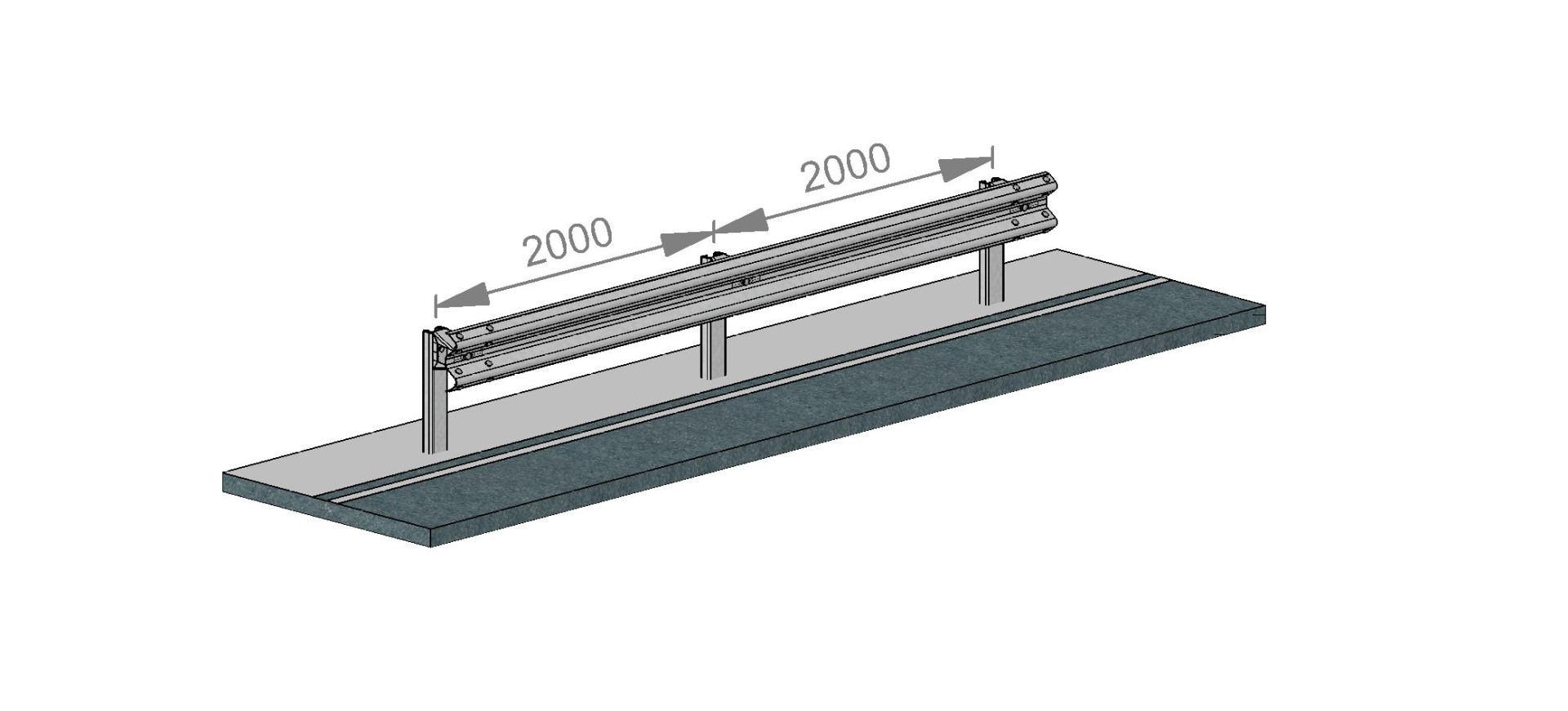

Vue du produit



Détails des composants



1 : Glissière GSA 4m

2 : Support IPE 80 : 2 m

3 : Entretoise support : Lg=636 mm (optionnel : 336 ou 936 mm)

4 : Boulons TH M16x40

5 : Boulons TRCO M16x30

6 : Boulons TH M10x30

7 : Plaquette standard 80x40 m
