Garde-Corps métallique type S8 selon NF P 98-405

Protection piétonne modulaire pour ouvrages, voiries et espaces publics

Le garde-corps S8 by SOLOSAR est une solution métallique modulaire conçue pour sécuriser et canaliser durablement les cheminements piétons.

Robuste, adaptable et esthétique, il convient aux ouvrages d'art, ponts, passerelles, voiries urbaines, quais, zones en surplomb, espaces publics et sites industriels.

Grâce à sa conception modulaire et à ses éléments emboîtables, le S8 s'adapte aux contraintes de chaque projet : courbes, pentes, angles, changements de niveau, hauteurs et fixations spécifiques.

Conçu selon la NF P 98-405.

Les points forts du garde-corps S8

Deux modes de pose
Sur platine ou à sceller, selon la configuration du support et les contraintes du chantier.

Une solution réellement adaptable
Fabrication sur mesure possible pour les courbes, pentes, angles, retours et hauteurs spécifiques.

Une continuité parfaite de la main courante
Les modules emboîtables assurent une ligne continue, homogène et esthétique.

Un montage simple et rapide
L'assemblage par manchons facilite la mise en œuvre et l'alignement des différents modules.

Une maintenance facilitée
La conception modulaire permet le remplacement localisé d'un élément endommagé.

Une protection anticorrosion durable
Acier galvanisé à chaud selon EN ISO 1461.

Une finition personnalisable
Thermolaquage disponible dans la teinte RAL de votre choix pour une parfaite intégration architecturale.

Une configuration adaptée à chaque ouvrage

Le garde-corps S8 peut être configuré avec :

• fixation sur platine horizontale, décalée ou verticale ;
• fixation traversante avec contre-platine ;
• pose par scellement dans une longrine béton ;
• différents types d'abouts et de crosses ;
• angles à 90°, retours et géométries particulières ;
• hauteurs de 1,00 à 1,40 m ;
• entraxe courant de 1,50 m, adaptable selon le projet.

Chaque configuration est définie selon la géométrie de l'ouvrage, la nature du support, les contraintes de pose et les exigences du proje

Télécharger la fiche technique : ici

CARACTÉRISTIQUES TECHNIQUES

Nuance d’acier : S235JR

Référence normative : Garde-corps conçu selon la NF P 98-405. Adaptation possible selon la NF P 01-012, en fonction des exigences du projet.

Hauteur : De 1,00 m à 1,40 m, avec adaptation possible sur demande.

Entraxe courant des supports : 1,50 m, adaptable selon la géométrie de l’ouvrage et les contraintes du projet.

Protection anticorrosion : Galvanisation à chaud selon EN ISO 1461.

Finition optionnelle : Thermolaquage / peinture polyester cuite au four, dans la teinte RAL souhaitée.

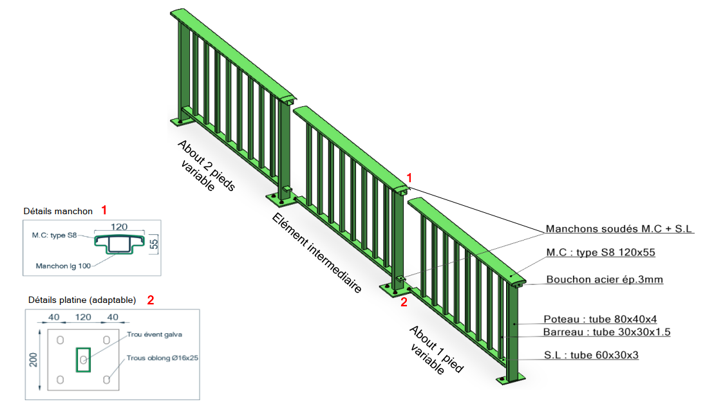

Assemblage : Modules emboîtables par manchons soudés, pour une pose rapide et une continuité optimale de la main courante.

Types de supports :

• Poteaux à sceller dans une longrine béton

• Poteaux sur platine horizontale

• Platine décalée

• Platine verticale

• Platine verticale avec contre-platine

Adaptations spécifiques : Fabrication possible pour courbes, pentes, angles, changements de niveau, retours, abouts et hauteurs spéciales.

Poids indicatif : environ 25 kg/ml, selon la configuration, la hauteur et les adaptations du projet.

Important : La configuration définitive du garde-corps, des supports, des fixations et des ancrages doit être adaptée à la géométrie du site, à la nature du support et aux sollicitations attendues.

Télécharger la fiche technique complète : ici

SUPPORTS, LONGRINES ET ANCRAGES : CE QU’IL FAUT SAVOIR

Le garde-corps S8 peut être installé sur platine ou par scellement, aussi bien dans le cadre de travaux neufs que sur un ouvrage existant.

Le dimensionnement du support béton, de la longrine et des ancrages dépend notamment de la nature du support, de son épaisseur, de sa résistance, de ses armatures, des distances aux rives, de la largeur du cheminement et des contraintes propres à l’ouvrage.

1. Travaux neufs – S8 sur platine

Le garde-corps S8 peut être fixé sur une longrine, une dalle ou un massif béton.

Plusieurs configurations sont possibles : platine horizontale, décalée, verticale ou avec contre-platine.

Le dimensionnement de la longrine et le choix des ancrages doivent être définis en fonction du support réel et des contraintes du projet. Les plans et cotes présentés par SOLOSAR constituent des principes de mise en œuvre non dimensionnants, sauf validation spécifique pour l’opération concernée.

2. Travaux neufs – S8 à sceller

Le modèle à sceller est directement intégré dans des réservations réalisées dans la longrine béton.

À titre de principe, la fiche technique présente une réservation de 140 × 140 × 230 mm pour le modèle documenté.

Ces dimensions, ainsi que celles de la longrine et le mode de scellement, doivent être validées selon le projet et l’étude d’exécution.

3. Pose sur ouvrage existant

Avant toute installation sur un ouvrage existant, il convient de vérifier la nature et l’état du support, son épaisseur, sa résistance, ses armatures éventuelles et les distances disponibles aux rives.

Selon la configuration de l’ouvrage, une note de calcul réalisée par un bureau d’études compétent peut être nécessaire afin de déterminer le type de fixation et d’ancrage compatible avec le tablier, la longrine, le mur ou le support existant.

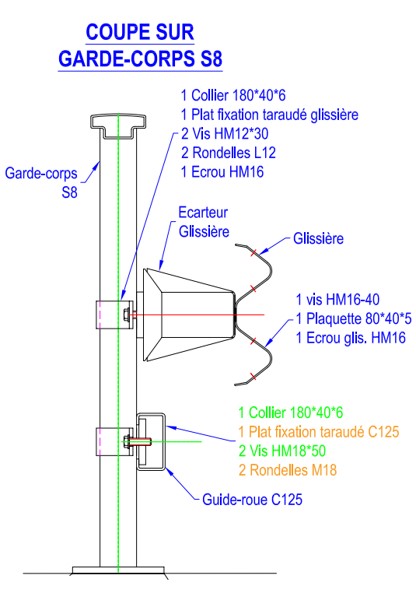

CONCEPTION MODULAIRE ET FIXATIONS

Une architecture de garde-corps pensée pour adapter la solution au support d’ancrage, aux géométries d’ouvrage et aux contraintes d’exploitation.
