Angles adoucis 90° SOLOPROTECT® : concave et convexe

Assurer la continuité de la protection dans les angles de bâtiment

Les protections industrielles ne suivent pas toujours un tracé rectiligne. Façades, quais, zones techniques, machines ou circulations internes imposent fréquemment des changements de direction.

Pour assurer la continuité d’un linéaire tout en évitant une rupture brutale à 90°, SOLOPROTECT® propose deux pièces d’angle spécifiques :

• angle 90° convexe adouci – réf. A-01089 ;

• angle 90° concave adouci – réf. A-01090.

Ces composants permettent de raccorder deux lisses horizontales en formant un angle arrondi, plus cohérent avec les contraintes des environnements industriels et logistiques.

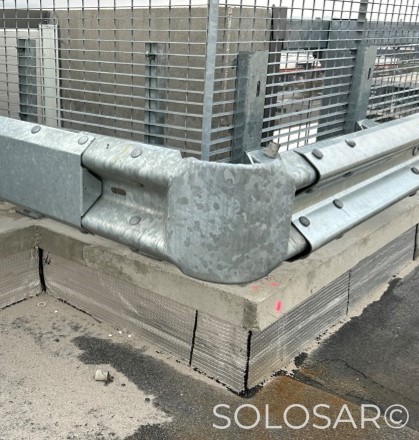

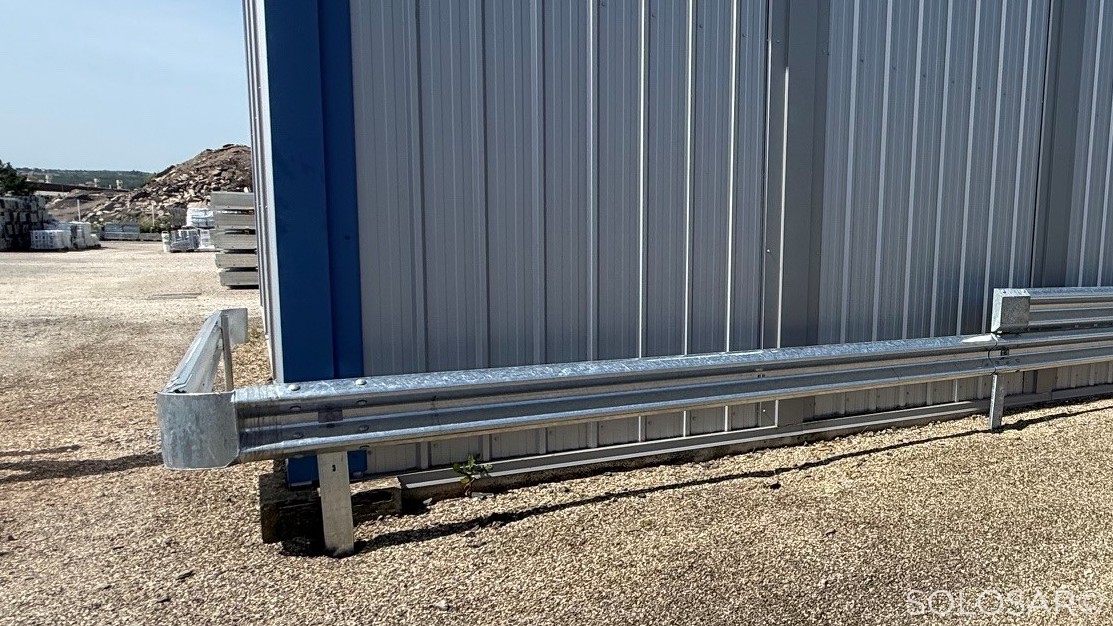

Angle 90° convexe adouci

Pour accompagner les angles sortants de bâtiment

L’angle 90° convexe adouci est conçu pour traiter les angles sortants, par exemple à l’extérieur d’un bâtiment, d’un quai, d’un local technique ou d’un équipement.

Sa géométrie permet à la protection de contourner l’angle en conservant une continuité entre les deux lisses.

Plutôt qu’un changement de direction brutal, la pièce accompagne le linéaire selon une forme arrondie.

Applications typiques

L’angle convexe est particulièrement adapté pour :

• protéger un angle extérieur de bâtiment ;

• contourner un quai ou un ouvrage ;

• protéger une façade exposée à la circulation d’engins ;

• assurer la continuité d’une protection autour d’un équipement ;

• traiter un changement de direction sur une voie interne ;

• réaliser une protection périphérique continue.

Angle 90° concave adouci

Pour traiter les angles rentrants et les retours intérieurs

L’angle 90° concave adouci est destiné aux angles rentrants, c’est-à-dire lorsque la protection doit suivre un retour intérieur de bâtiment ou de zone technique.

Il permet de relier deux lisses à 90° tout en maintenant une continuité de protection dans la partie intérieure de l’angle.

Cette configuration est particulièrement adaptée lorsque la protection suit la géométrie d’un mur, d’une alcôve, d’un local ou d’un équipement.

Applications typiques

L’angle concave peut notamment être utilisé pour :

• traiter un angle intérieur de bâtiment ;

• suivre un retour de façade ;

• protéger une zone technique en retrait ;

• contourner une implantation architecturale complexe ;

• maintenir la continuité d’une protection autour d’une machine ou d’un équipement ;

• adapter le linéaire à la géométrie réelle du site.

Concave ou convexe : comment choisir ?

Le choix dépend simplement du sens de l’angle à traiter.

Choisissez l’angle convexe si :

• la protection contourne un angle sortant ;

• le linéaire passe autour d’un coin extérieur ;

• vous protégez l’extrémité d’une façade ou d’un quai.

Choisissez l’angle concave si :

• la protection suit un angle rentrant ;

• le linéaire revient vers l’intérieur ;

• vous protégez un retour de mur ou une zone en retrait.

En pratique :

angle sortant = convexe
angle rentrant = concave

Une continuité de protection plus propre

L’utilisation d’un angle adouci permet d’éviter une juxtaposition improvisée de deux lisses droites à 90°.

Elle apporte :

• une continuité visuelle du linéaire ;

• une géométrie plus cohérente ;

• une meilleure intégration autour des bâtiments ;

• une réduction des ruptures brutales de trajectoire ;

• un montage plus propre ;

• une solution adaptée aux configurations architecturales complexes.

Des composants adaptés aux environnements industriels

Les angles adoucis SOLOPROTECT® sont réalisés en acier S235 et protégés par galvanisation à chaud selon ISO 1461.

Ils sont particulièrement adaptés aux environnements tels que :

• entrepôts ;

• usines ;

• plateformes logistiques ;

• parkings ;

• quais ;

• zones de production ;

• centres de distribution ;

• bâtiments techniques ;

• installations extérieures.

Une conception compatible avec les lisses SOLOPROTECT®

Les angles adoucis font partie du système modulaire SOLOPROTECT®.

Ils peuvent être intégrés dans une installation associant :

lisses horizontales droites + lisses courbes + angles adoucis + posts C100 / C125 / IPE80 + éléments de liaison + boulonnerie + abouts.

Cette approche permet d’adapter la protection à la géométrie réelle du site.

Une solution pour les configurations complexes

Sur un site industriel, les changements de direction sont fréquents.

Les pièces d’angle permettent notamment de concevoir des protections autour :

• d’un bâtiment ;

• d’une zone de stockage ;

• d’un local technique ;

• d’une machine ;

• d’un quai ;

• d’un pilier ;

• d’une zone de circulation ;

• d’une infrastructure sensible.

Elles permettent ainsi de construire un linéaire cohérent sans multiplier les solutions spécifiques.

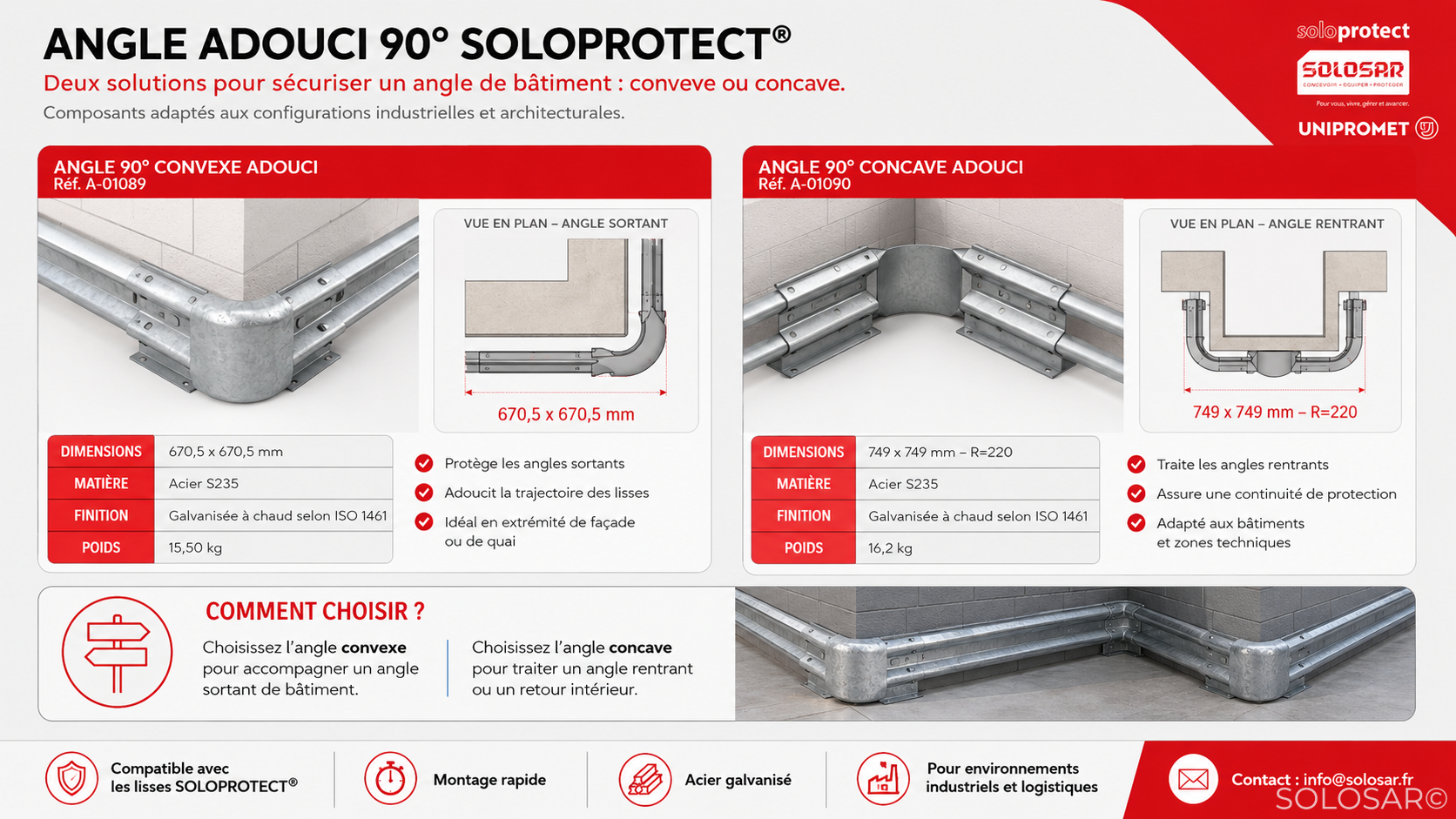

Caractéristiques principales

Référence : A-01089
Type : angle 90° convexe adouci
Dimensions : 670,5 × 670,5 mm
Matière : acier S235
Finition : galvanisation à chaud selon ISO 1461
Poids indicatif : 15,50 kg

Référence : A-01090
Type : angle 90° concave adouci
Dimensions : 749 × 749 mm
Rayon : R = 220 mm
Matière : acier S235
Finition : galvanisation à chaud selon ISO 1461
Poids indicatif : 16,2 kg
