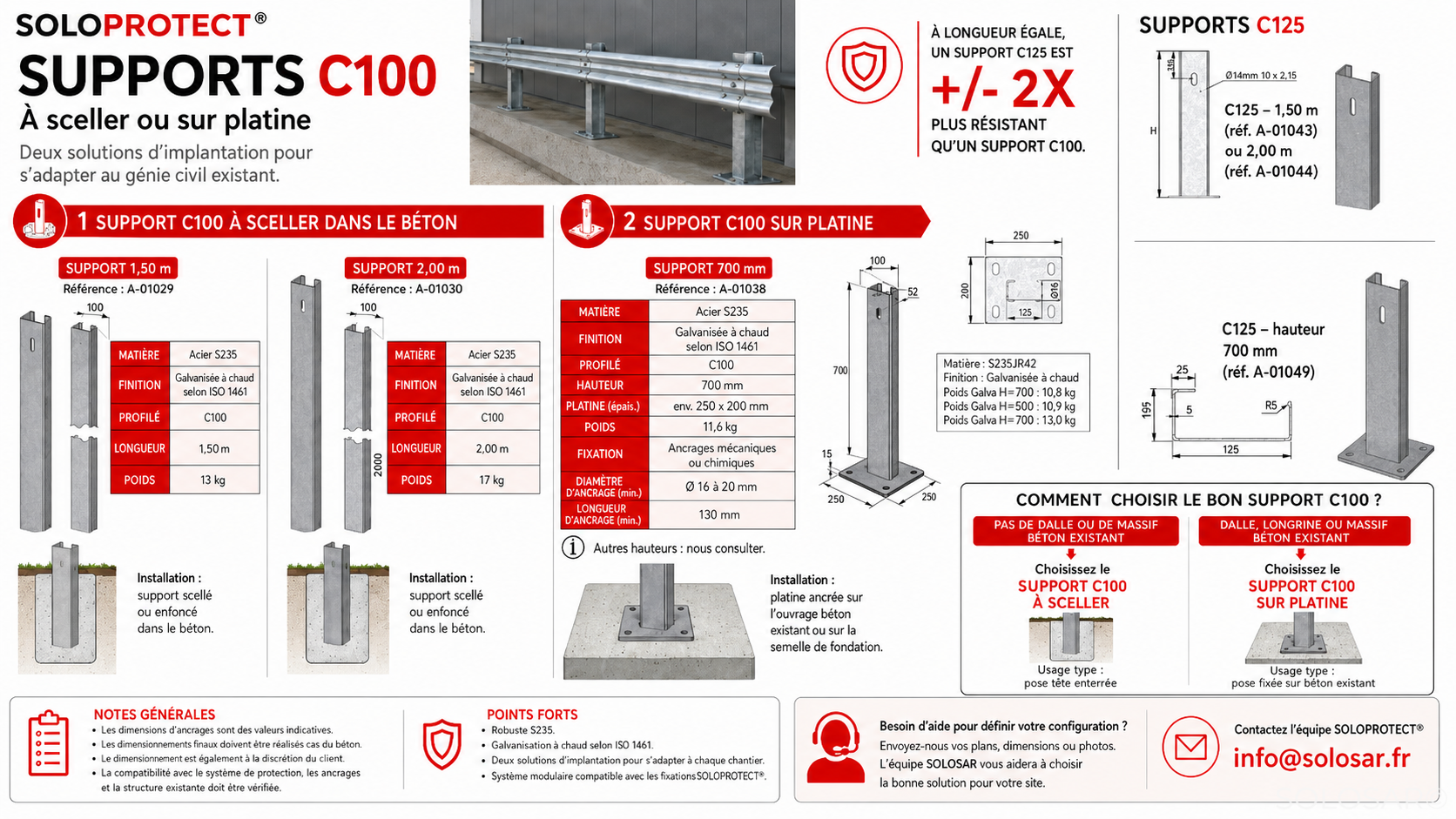

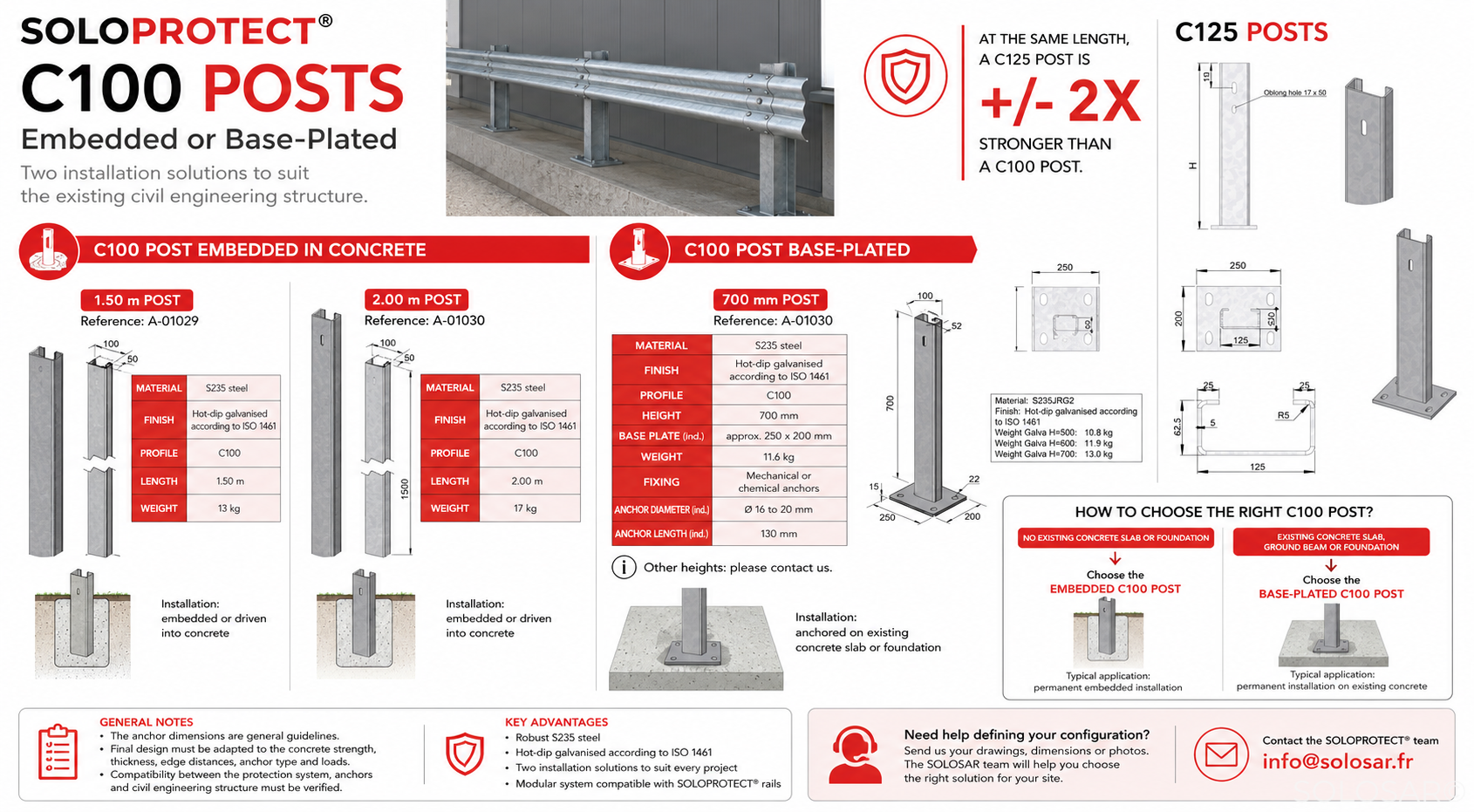

Supports C100 SOLOPROTECT® : à sceller ou sur platine

Deux solutions d’implantation pour adapter la protection au génie civil existant

Le choix du support constitue un élément essentiel dans la conception d’une protection industrielle SOLOPROTECT®.

Selon la configuration du site, la nature du sol et la présence ou non d’un ouvrage béton existant, les supports métalliques C100 peuvent être installés selon deux principes :

• support C100 à sceller ou à foncer dans un massif béton ;

• support C100 sur platine, à ancrer mécaniquement ou chimiquement.

Ces deux configurations permettent d’adapter le système de protection aux contraintes réelles de l’installation tout en conservant un principe constructif robuste, simple et modulaire.

Support C100 à sceller dans un massif béton

Le support C100 à sceller est destiné aux configurations dans lesquelles il est possible de créer un massif béton ou de réaliser une implantation enterrée du support.

Le profil est directement intégré au génie civil afin de constituer une liaison fixe avec le sol.

Cette configuration est particulièrement adaptée :

• aux installations neuves ;

• aux zones sans dalle béton existante ;

• aux protections permanentes ;

• aux implantations nécessitant une solution simple et robuste ;

• aux zones industrielles et logistiques soumises à des sollicitations régulières.

Le choix entre les longueurs de 1,50 m et 2,00 m dépend notamment de la hauteur utile recherchée, de la profondeur d’encastrement et des caractéristiques du massif support.

Support C100 sur platine

Lorsque le site dispose déjà d’une dalle, d’une longrine ou d’un massif béton suffisamment dimensionné, le support C100 peut être installé sur une platine métallique.

Cette solution évite la réalisation d’un scellement profond du profil et facilite l’intégration de la protection sur un ouvrage existant.

La platine est fixée au béton au moyen d’ancrages mécaniques ou chimiques, définis en fonction des caractéristiques du support et des sollicitations à reprendre.

Quel support C100 choisir ?

Le choix dépend avant tout de la configuration du génie civil.

Vous ne disposez pas de dalle ou de massif béton existant

Privilégiez le support C100 à sceller.

Le support est intégré directement dans un massif béton spécialement réalisé pour la protection.

Usage type : pose fixe enterrée.

Vous disposez déjà d’une dalle, d’une longrine ou d’un massif béton

Le support C100 sur platine constitue généralement la solution la plus adaptée.

La platine permet une fixation directement sur l’ouvrage existant au moyen d’ancrages mécaniques ou chimiques.

Usage type : pose fixe sur béton existant.

Le support, élément structurel de la protection

Dans une installation SOLOPROTECT®, le support assure la liaison entre les lisses horizontales de protection et le génie civil.

Son choix doit donc être réalisé en cohérence avec :

• la configuration des lisses ;

• la hauteur de protection recherchée ;

• l’espacement entre les supports ;

• la géométrie du linéaire ;

• la nature du sol ou de l’ouvrage béton ;

• l’exposition aux véhicules et engins de manutention ;

• les possibilités d’ancrage ;

• les distances aux rives et aux joints du béton ;

• les contraintes d’exploitation du site.

Une bonne définition du support permet de créer une protection cohérente avec l’environnement industriel dans lequel elle est implantée.

Acier galvanisé pour les environnements industriels

Les supports C100 SOLOPROTECT® sont réalisés en acier S235 avec une galvanisation à chaud selon ISO 1461.

Cette protection anticorrosion est particulièrement adaptée aux équipements métalliques destinés :

• aux entrepôts ;

• aux plateformes logistiques ;

• aux sites industriels ;

• aux parkings ;

• aux infrastructures techniques ;

• aux installations extérieures.

Elle contribue à assurer la pérennité du système dans les environnements soumis aux contraintes d’exploitation et aux conditions atmosphériques.

Une conception modulaire avec les lisses SOLOPROTECT®

Les supports C100 sont conçus pour être associés aux composants de la gamme SOLOPROTECT® et notamment aux :

lisses horizontales droites + lisses horizontales courbes + supports C100 + éléments de liaison + boulonnerie.

Cette modularité permet de réaliser aussi bien un linéaire simple qu’une protection suivant les contours d’un bâtiment, d’un équipement ou d’une zone de circulation.

Ancrage sur platine : une vérification indispensable

Les dimensions et caractéristiques d’ancrage indiquées constituent des configurations de principe.

Le dimensionnement définitif des ancrages doit être adapté notamment :

• à la classe et à l’état du béton ;

• à son épaisseur ;

• aux distances aux rives ;

• à l’entraxe entre fixations ;

• au type d’ancrage mécanique ou chimique utilisé ;

• aux sollicitations réellement appliquées au système.

La compatibilité entre la protection, les fixations et le génie civil doit être vérifiée pour chaque configuration particulière.

SOLOSAR vous accompagne dans le choix de l’implantation

À partir d’un plan, d’un croquis coté ou de photographies du site, nos équipes peuvent vous aider à déterminer le principe d’implantation adapté :

support à sceller ou support sur platine.

Pour faciliter l’analyse, transmettez-nous notamment :

• le linéaire à protéger ;

• la hauteur souhaitée ;

• la nature du sol ;

• les caractéristiques de la dalle ou du massif béton existant ;

• les dimensions disponibles ;

• la présence éventuelle de réseaux ;

• quelques photographies de l’environnement.

Besoin de définir votre configuration ?

→ Demander une étude de votre implantation
→ Contacter l’équipe SOLOPROTECT®

Support C100 à sceller dans un massif béton

Matière : acier S235
Finition : galvanisation à chaud selon ISO 1461
Profil : C100

Longueur 1,50 m

Référence : A-01029

• Longueur totale : 1,50 m

• Poids indicatif : 13 kg

• Implantation : à sceller ou à foncer selon la configuration du projet

Longueur 2,00 m

Référence : A-01030

• Longueur totale : 2,00 m

• Poids indicatif : 17 kg

• Implantation : à sceller ou à foncer selon la configuration du projet

Support C100 sur platine

Support C100 sur platine – hauteur 700 mm

Référence : A-01038

• Matière : acier S235

• Finition : galvanisation à chaud selon ISO 1461

• Profil : C100

• Hauteur : 700 mm

• Platine indicative : environ 250 × 200 mm

• Poids indicatif : 11,6 kg

• Fixation : ancrages mécaniques ou chimiques

• Diamètre indicatif des ancrages : Ø 16 à 20 mm

• Longueur indicative : 130 mm

Autres hauteurs : nous consulter.
