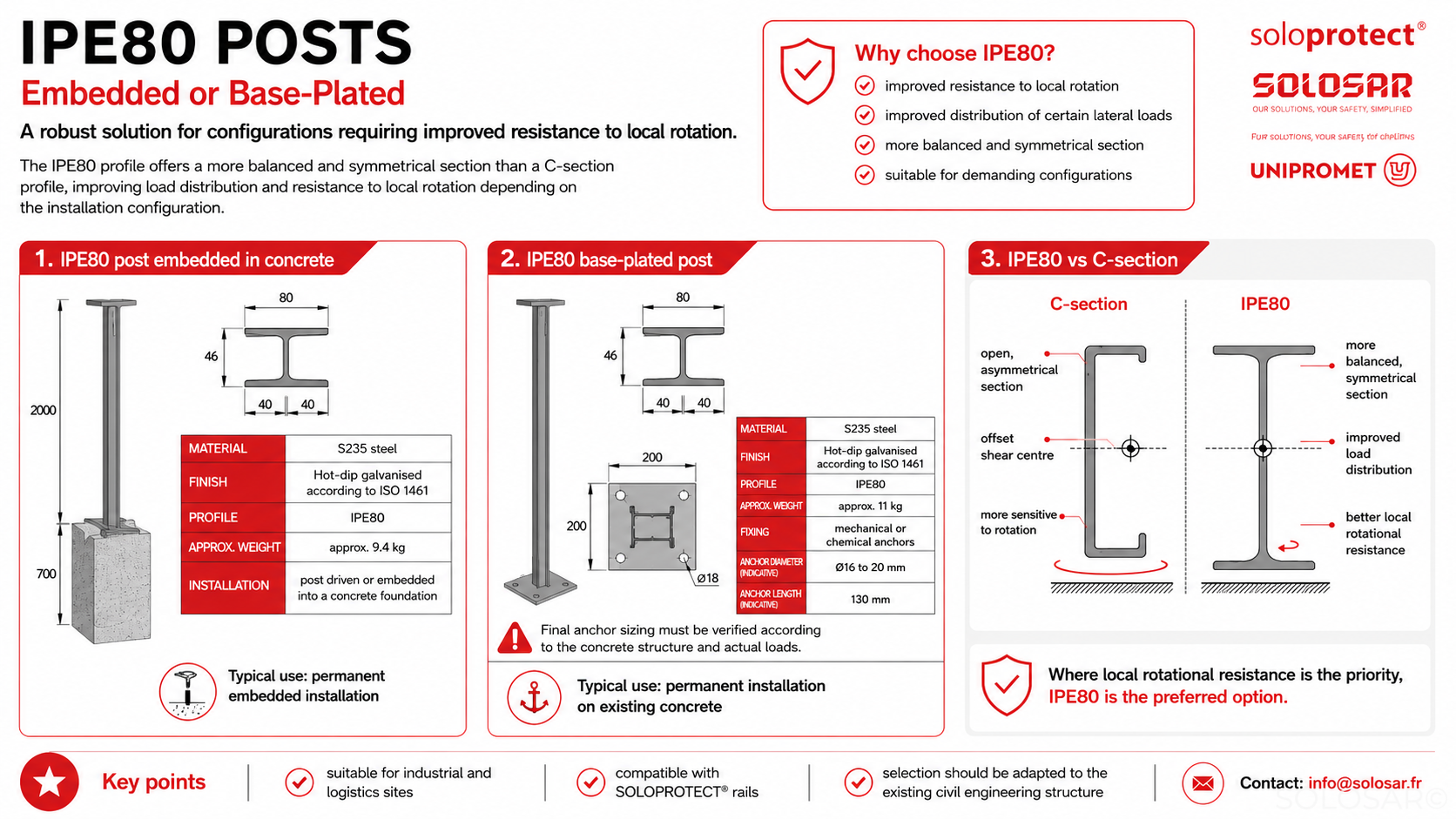

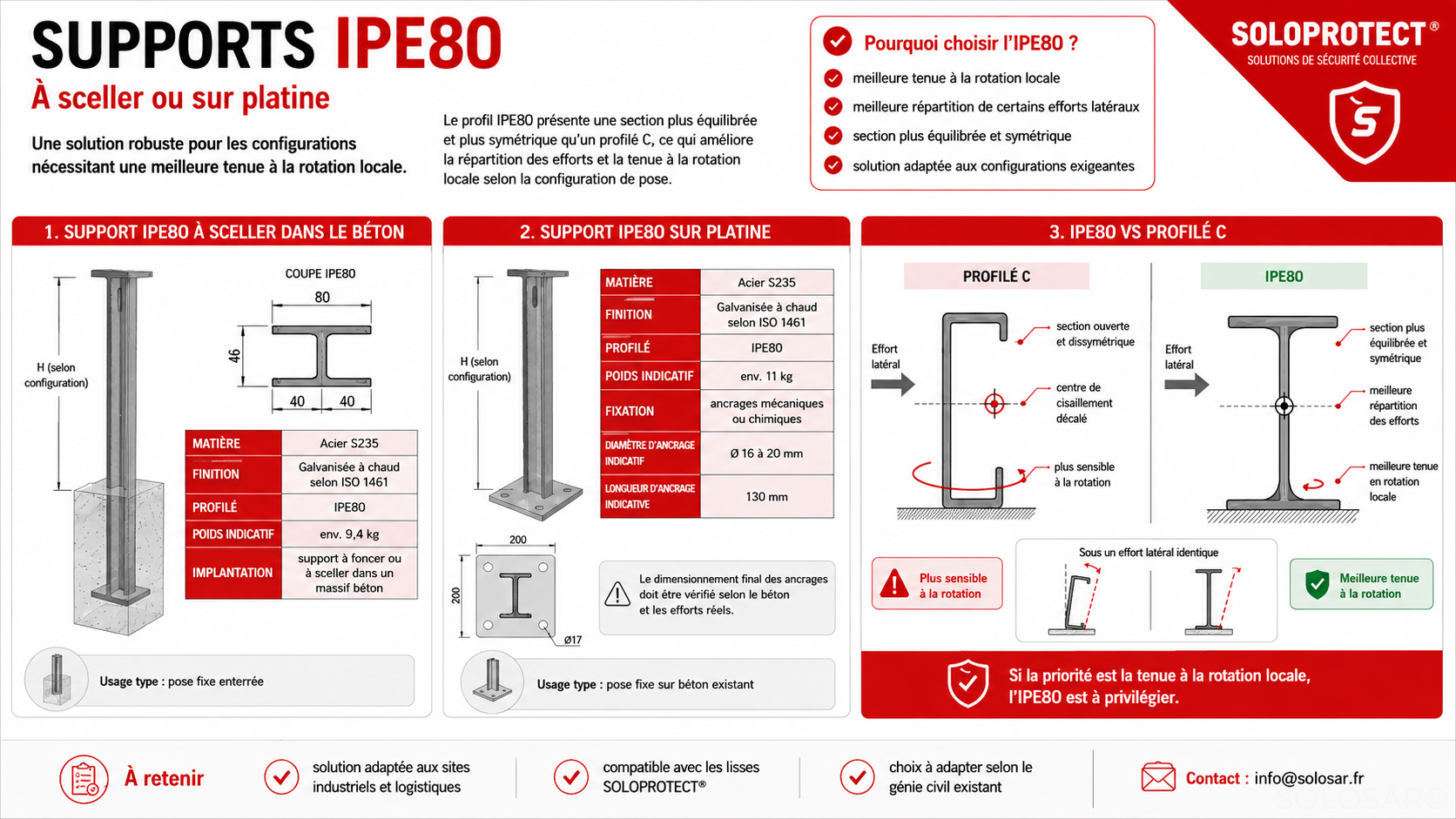

Supports IPE80 SOLOPROTECT® : à sceller ou sur platine

Une solution robuste pour les configurations nécessitant une meilleure tenue à la rotation

Dans un système de protection industrielle, le choix du profil du support doit être adapté à la configuration de pose, aux sollicitations attendues et au génie civil disponible.

La gamme SOLOPROTECT® propose des supports en profilé IPE80, particulièrement adaptés aux configurations dans lesquelles une bonne tenue à la rotation locale du support est recherchée.

Grâce à sa section en I, plus équilibrée et symétrique qu'un profilé ouvert de type C, l'IPE80 permet une meilleure répartition des efforts et limite la sensibilité du support à la rotation sous certains efforts latéraux ou excentrés.

Deux principes d'installation fixe sont disponibles :

• support IPE80 à sceller ou à foncer dans un massif béton ;

• support IPE80 sur platine à ancrer mécaniquement ou chimiquement sur béton existant.

Pourquoi choisir un support IPE80 ?

La géométrie du profil joue un rôle important dans le comportement du support lorsqu'il est soumis à un effort latéral.

Un profilé ouvert de type C présente une section dissymétrique. Selon le sens d'application de l'effort et la configuration de fixation, une sollicitation excentrée peut favoriser un phénomène de rotation locale.

Le profilé IPE80, grâce à sa section en I, présente une géométrie plus symétrique.

Cette configuration contribue notamment à :

• mieux équilibrer la section autour de son axe ;

• mieux répartir certains efforts latéraux ;

• réduire l'excentricité entre l'effort appliqué et la section ;

• améliorer la tenue à la rotation locale dans certaines configurations de pose.

L'IPE80 peut ainsi être privilégié lorsque la maîtrise de la rotation du support constitue un critère important du projet.

Support IPE80 à sceller dans un massif béton

Le support IPE80 à sceller est adapté aux installations dans lesquelles un massif béton peut être créé pour recevoir directement le profilé.

Le support est implanté dans le béton afin de constituer une solution fixe et enterrée.

Cette configuration est particulièrement adaptée :

• aux installations neuves ;

• aux sites ne disposant pas de dalle béton exploitable pour un ancrage sur platine ;

• aux protections permanentes ;

• aux installations soumises à des efforts latéraux ;

• aux zones dans lesquelles la tenue à la rotation du support doit être mieux maîtrisée.

Support IPE80 sur platine

Lorsque le site dispose déjà d'une dalle, d'une longrine ou d'un massif béton suffisamment dimensionné, l'IPE80 peut être proposé en version sur platine.

Cette configuration permet de fixer le support directement sur le génie civil existant sans réaliser un scellement enterré du profilé.

La platine peut être fixée au moyen d'ancrages mécaniques ou chimiques, à définir selon les caractéristiques du béton et les efforts à reprendre.

IPE80 ou profilé C : comment choisir ?

Il n'existe pas un profil unique adapté à toutes les configurations.

Le choix doit être réalisé en fonction de la nature du projet et des sollicitations auxquelles la protection sera exposée.

Quand privilégier l'IPE80 ?

Le support IPE80 est particulièrement intéressant lorsque :

• des efforts latéraux sont susceptibles de s'appliquer au système ;

• les efforts peuvent être excentrés ;

• la rotation locale du support doit être limitée ;

• la configuration de fixation sur platine nécessite une section présentant un comportement plus équilibré ;

• les contraintes d'exploitation justifient une solution plus rigide vis-à-vis de la rotation.

Quand un profilé C reste-t-il pertinent ?

Un support de type C peut rester parfaitement adapté :

• aux configurations simples ;

• aux installations à sceller ou à foncer ;

• lorsque les sollicitations en rotation sont limitées ;

• lorsque la simplicité du système constitue le critère principal de conception.

Le choix entre C100, C125 et IPE80 doit donc être effectué en fonction de l'environnement, de la géométrie de la protection et des contraintes du projet.

Un composant du système modulaire SOLOPROTECT®

Les supports IPE80 peuvent être associés aux différents composants de la gamme SOLOPROTECT® afin de construire une protection adaptée à la configuration du site.

Une installation peut notamment combiner :

lisses horizontales droites + lisses courbes + supports IPE80 + éléments de liaison + boulonnerie + ancrages adaptés.

Cette conception modulaire permet de réaliser aussi bien des protections linéaires que des configurations plus complexes autour :

• d'un bâtiment ;

• d'une machine ;

• d'un équipement technique ;

• d'une zone de stockage ;

• d'une voie de circulation ;

• d'une infrastructure sensible.

Une finition adaptée aux environnements industriels

Les supports IPE80 sont réalisés en acier S235 et protégés par galvanisation à chaud selon ISO 1461.

Cette finition contribue à assurer la durabilité des composants dans des environnements tels que :

• usines ;

• entrepôts ;

• plateformes logistiques ;

• centres de distribution ;

• parkings ;

• infrastructures techniques ;

• installations extérieures.

Ancrages et génie civil : une vérification nécessaire

Dans le cas d'un support IPE80 sur platine, les caractéristiques d'ancrage indiquées constituent des valeurs indicatives de configuration.

Le dimensionnement définitif doit notamment prendre en compte :

• la résistance du béton ;

• l'épaisseur de la dalle ou du massif ;

• les distances aux bords ;

• l'entraxe entre les ancrages ;

• la présence éventuelle de joints ;

• le type d'ancrage mécanique ou chimique ;

• les efforts transmis à la platine ;

• les conditions réelles d'exploitation.

La compatibilité entre le système de protection, les ancrages et le génie civil existant doit être vérifiée pour chaque projet.

SOLOSAR vous accompagne dans le choix du support

À partir d'un plan, d'un croquis coté ou de photographies de votre installation, les équipes SOLOSAR peuvent vous aider à déterminer la solution la plus adaptée :

C100 – C125 – IPE80 – support à sceller – support sur platine.

Pour étudier votre configuration, transmettez-nous notamment :

• le linéaire à protéger ;

• la hauteur de protection recherchée ;

• la nature du sol ;

• les caractéristiques du béton existant ;

• les équipements ou zones à protéger ;

• les contraintes de circulation ;

• les dimensions disponibles ;

• des photographies de la zone.

Besoin de définir votre configuration SOLOPROTECT® ?

→ Demander une étude de votre implantation
→ Contacter l'équipe SOLOPROTECT®

Support IPE80 à sceller dans un massif béton

Caractéristiques principales

Matière : acier S235
Profilé : IPE80
Finition : galvanisation à chaud selon ISO 1461
Poids indicatif : environ 9,4 kg

Implantation : support à foncer ou à sceller dans un massif béton.

La profondeur d'implantation et les dimensions du massif béton doivent être adaptées aux caractéristiques du projet, du sol et des sollicitations auxquelles la protection sera exposée.

Support IPE80 sur platine

Caractéristiques principales

Matière : acier S235
Profilé : IPE80
Finition : galvanisation à chaud selon ISO 1461
Poids indicatif : environ 11 kg
Fixation : ancrages mécaniques ou chimiques
Diamètre indicatif des ancrages : Ø 16 à 20 mm
Longueur indicative des ancrages : 130 mm

Le dimensionnement définitif des fixations doit être vérifié en fonction du support béton et des conditions réelles d'utilisation.
